DRACO D BIO automatický peletový kotel

Kotel DRACO D BIO - Automatický ocelový s hořákem na pelety
Výkon:
Výkon
15, 22, 30, 50 kW
Materiál
Ocel výměníku 8 mm
Hořák
Hořák na pelety FIREBLAST II s automatickým čištěním
Palivo
Pelety
Ovládač
Estyma Ingeo TOUCH
Celý popis

DRACO D BIO automatický peletový kotel

Kotel DRACO D BIO je předním modelem kotle série BIO, jehož konstrukce je založena na velmi účinném jednoohniskovém výměníku tepla, ve kterém se zvětšila plocha pro odběr tepla. Kotel používá samočisticí hořák na pelety vyrobený ze žáruvzdorné oceli, instalovaný v předních dveřích zařízení (pro model 50 je hořák nainstalován na boku výměníku). Na roštu hořáku se nacházejí otvory zabezpečující přívod vzduchu potřebného ke spalování, dodávaný s ventilátorem instalovaným přímo na hořáku.
Kotel je vyroben z vysoce kvalitní certifikované oceli o tloušťce 8 mm. Správnou funkci kotle řídí moderní regulace s barevnou dotykovou obrazovkou LCD, Estyma igneo touch.

Vybavení kotle:

  • hořák na pelety s pohyblivým roštem
  • regulátor ESTYMA IGNEO TOUCH
  • vnější čidlo
  • set keramických katalyzátorů a ocelových vložek
  • příslušenství pro čištění kotle
  • nožičky pro nastavení rovnováhy kotle

Doplňkové příslušenství:

  • Ovládací balíčky-kabelové i bezkabelové s možností ovládání přes internet, mob. aplikaci
  • Ovládací balíčky - kabelové i bezkabelové bez možnosti ovládání přes internet
  • Teploměr spalin
  • Estima - čidlo paliva v zásobníku
  • VIDE ROOM
  • VIDE NET
  • SMARTFLOW - regulátor tahu komína
  • Lambda sonda
  • Snímáš tlaku v instalaci
  • Rozšiřovací modul
  • teploměr spalin
  • čtyřcestný směšovací ventil
  • servopohon směšovacího ventilu
  • dvoučinný termostatický chladící ventil DBV-1
  • zásobník paliva 240, 340 nebo 500 l

Výhody kotle:

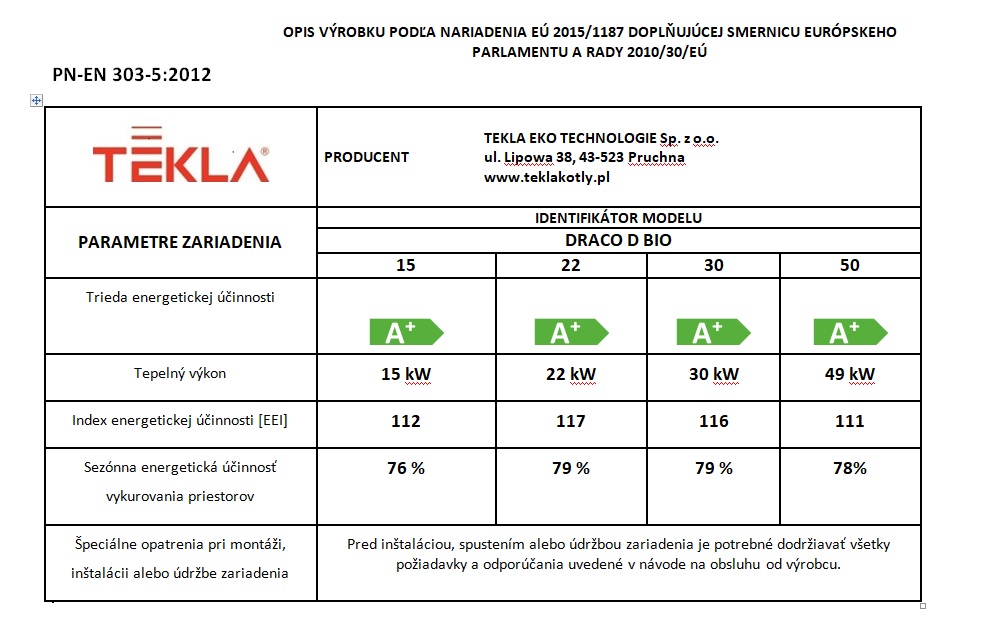

  • 5 třída z hlediska účinnosti a emisí shodně s normou PN-EN 303-5:2012 a také ekodesign
  • 5letá záruka na těsnost kotlového výměníku
  • nízká spotřeba elektrické energie – energetická třída A+
  • výměník kotle z vysoce kvalitní oceli, tloušťky 8 mm
  • automatický hořák na pelety s pohyblivým roštem
  • kryt kotle a nádrž lakovaná práškovou barvou
  • údaj o zbývajícím množství paliva provedeném dvěma způsoby: pomocí snímače nebo odpočtem
  • automatická změna práce LÉTO/ZIMA, elektronicky řízená za pomoci vnějšího čidla
  • ovládání 2 topných okruhů (2 nezávislé ekvitermiky) a okruhu TUV
  • možnost regulace teploty zpátečky ovládáním pohonu na čtyřcestném ventilu
  • možnost připojení prostorového termostatu
  • učící se algoritmus EILC
  • úplná modulace provozu kotle Fuzzy Logic III
  • automatická konfigurace snímačů a funkcí
  • komplexní statistiky

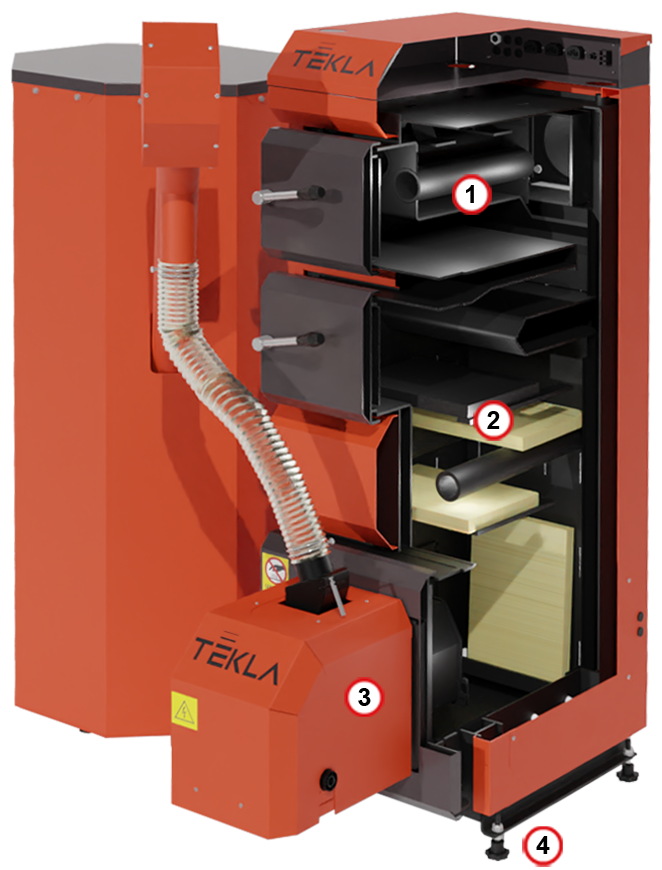

 Prierez peletovým kotlom TEKLA DRACO D BIO

1. Trubkově-deskový výměník tepla
2. Set keramických katalyzátorů a ocelových vložek
3. Automatický hořák na pelety FIREBLAST II s pohyblivým roštem
4. Nožičky pro nastavení rovnováhy kotle



Rozměry

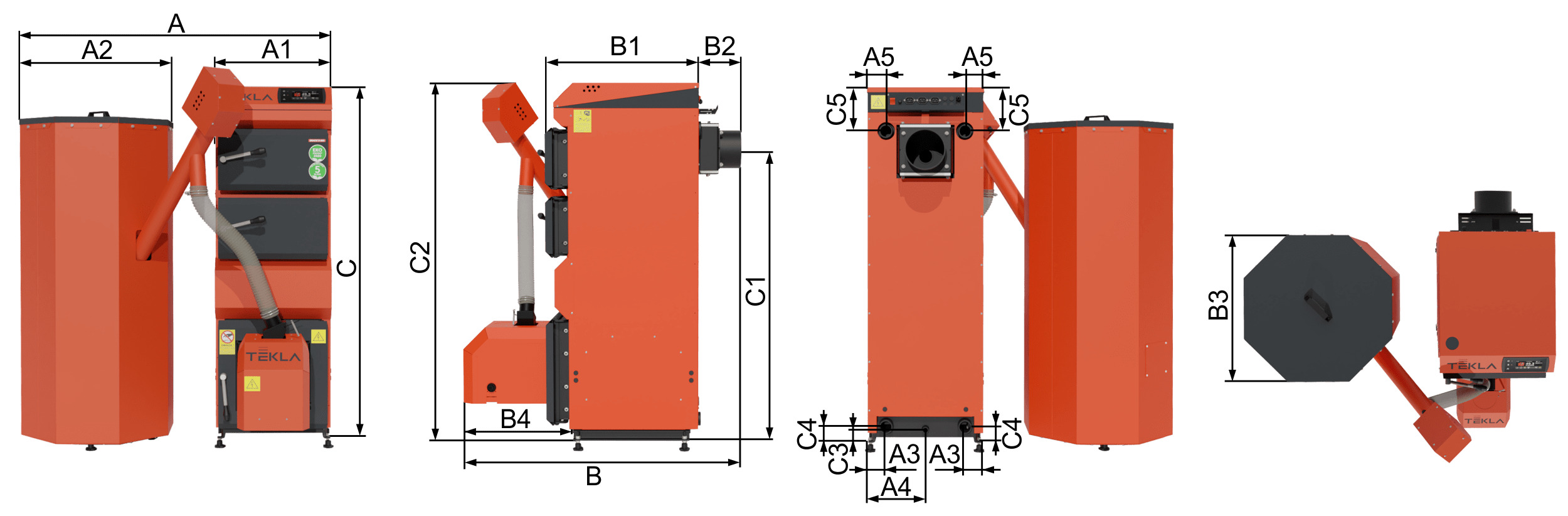

DRACO D BIO 15, 22, 30

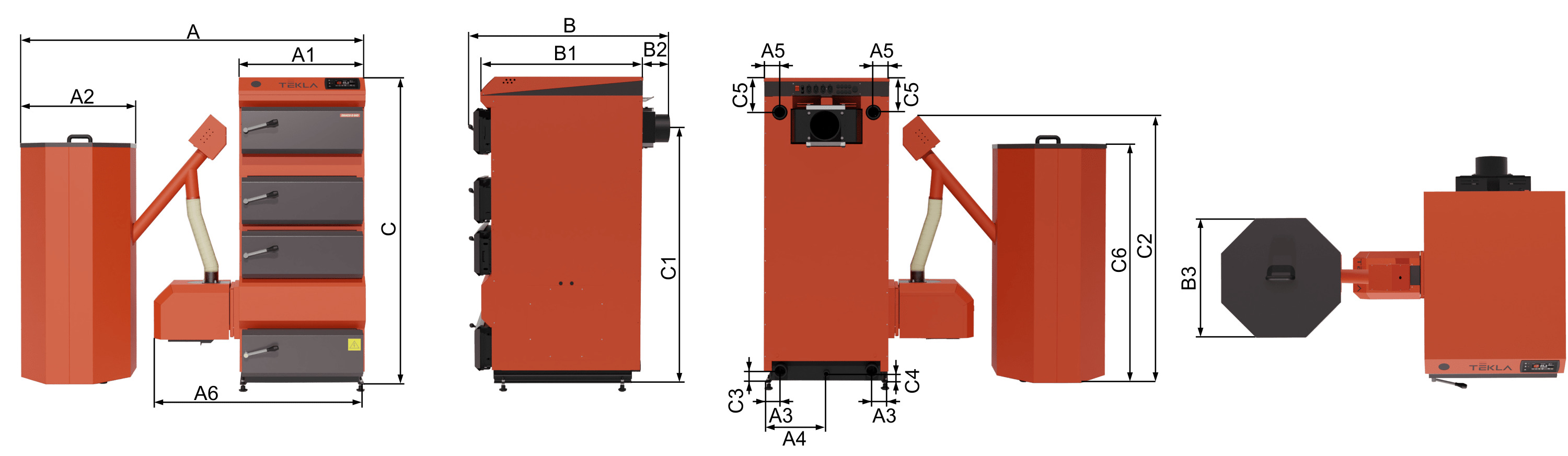

DRACO D BIO 50

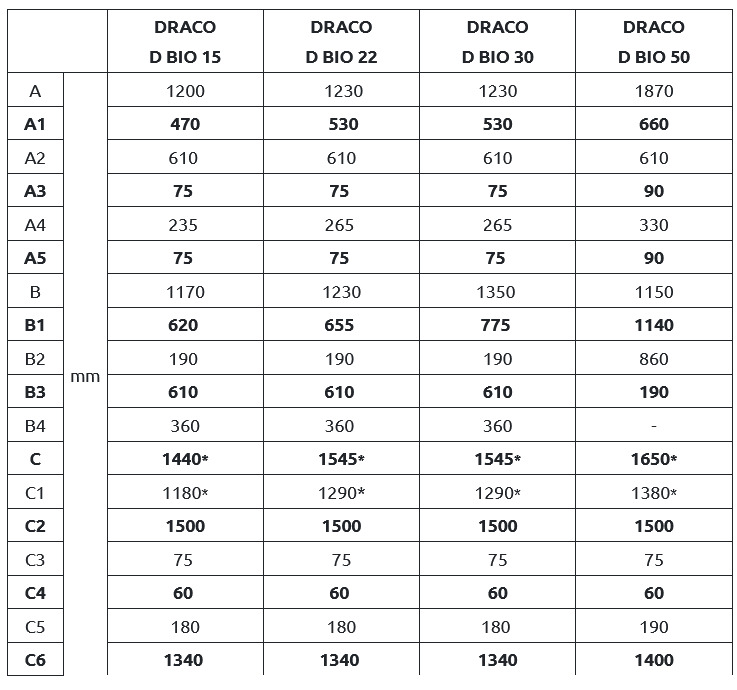

Rozmery kotlov DRACO D BIO

Schémy zapojenia

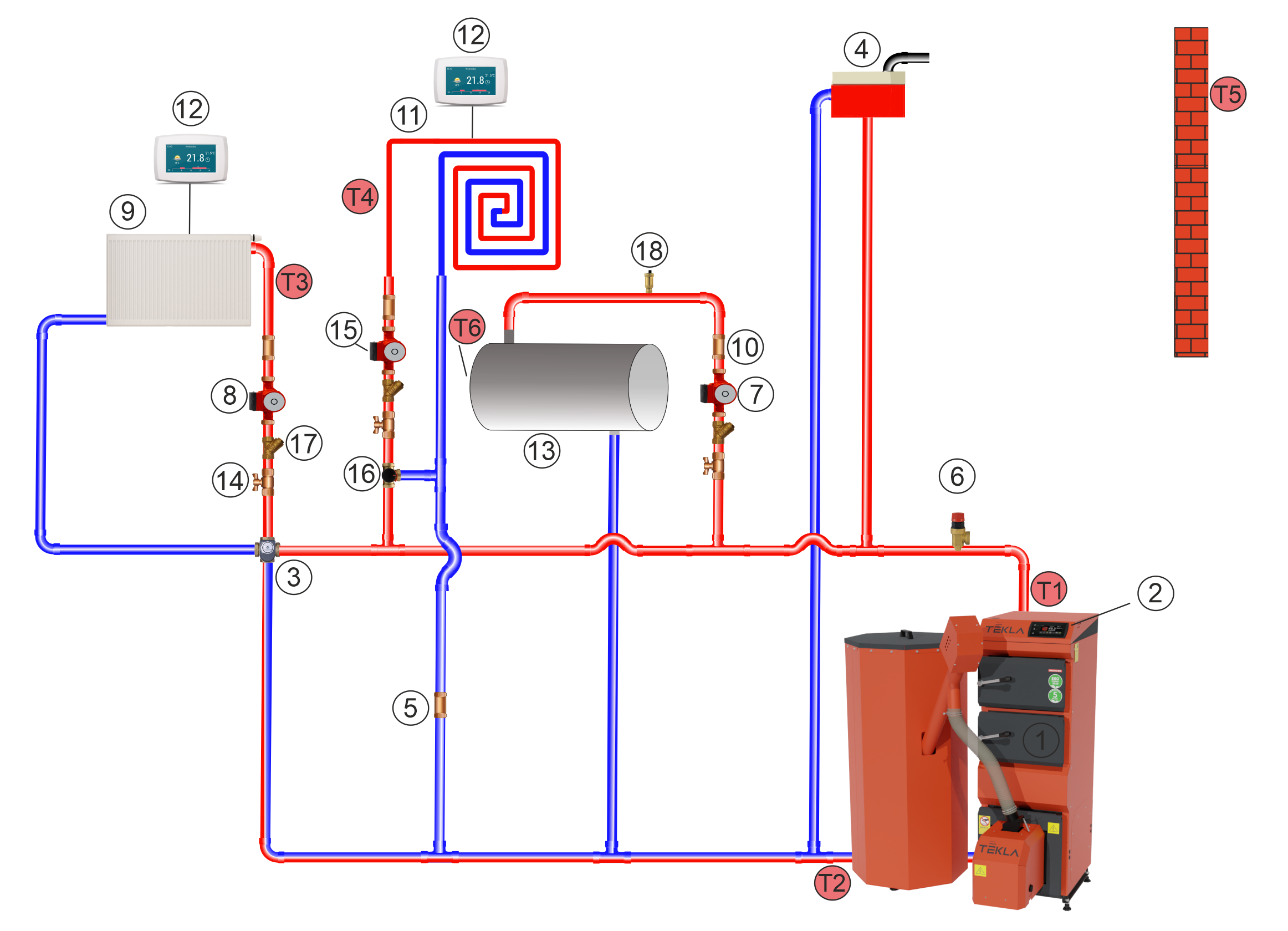

1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil s pohonem, 4 - Expanzní nádoba otevřená, 5 - Zpětný ventil, 6 - Pojistný ventil 1,5 bar, 7 - Čerpadlo TUV, 8 - Čerpadlo ÚT 1.,
9 - Ústřední topení 1, 10 - Zpětná klapka, 11 - Ústřední topení 2, 12 - Pokojový snímač, 13 - Zásobník teplé vody, 14 - Kulový ventil, 15 - Čerpadlo ÚT 2, 16 - Třícestný směšovací ventil s 8 odvzdušňovací ventil, T1 - Snímač teploty kotle, T2 - Snímač teploty zpátečky, T3 - Snímač teploty ÚT 1, T4 - Snímač teploty ústředního topení 2, T5 - Externí čidlo teploty,

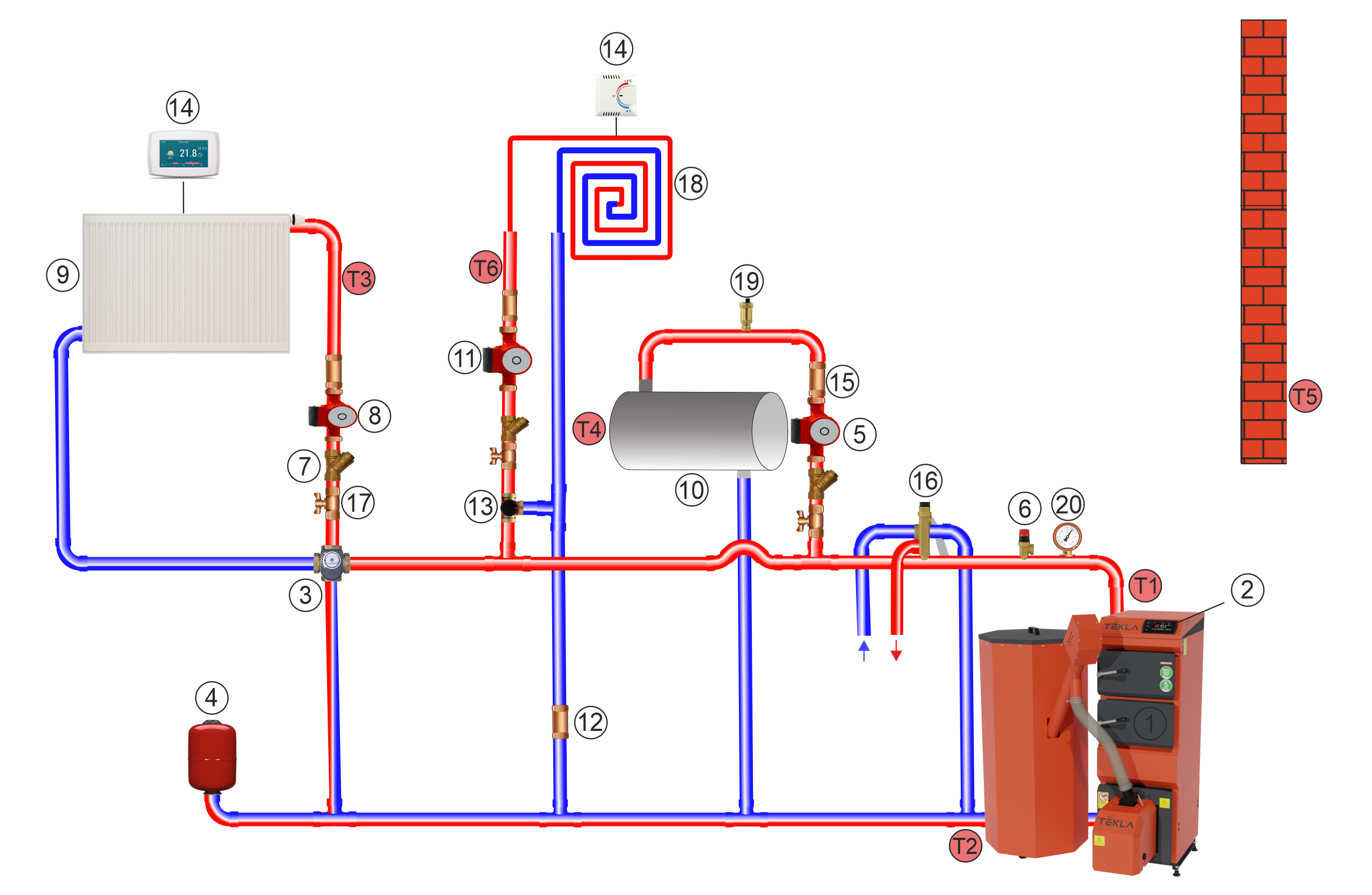

1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil s pohonem, 4 - Uzavřená expanzní nádoba, 5 - Čerpadlo TUV, 6 - Pojistný ventil 1,5 bar, 7 - Filtr, 8 - Čerpadlo ÚT 1,
9 - Ústřední topení 1, 10 - Zásobník teplé vody, 11 - Čerpadlo ústředního topení 2, 12 - Zpětný ventil, 13 - Třícestný směšovací ventil s pohonem, 14 - Pokojový snímač, 15 - Zpětný ventil, 16 - Ventil DBV
18 - Ústřední topení 2, 19 - Automatický odvzdušňovač, 20 - Tlakoměr, T1 - Snímač teploty kotle, T2 - Snímač teploty zpátečky, T3 - Snímač teploty ÚT 1, T4 - čidlo teploty TUV, T5 - čidlo venkovní teploty,
T6 - Snímač teploty ústředního topení 2.

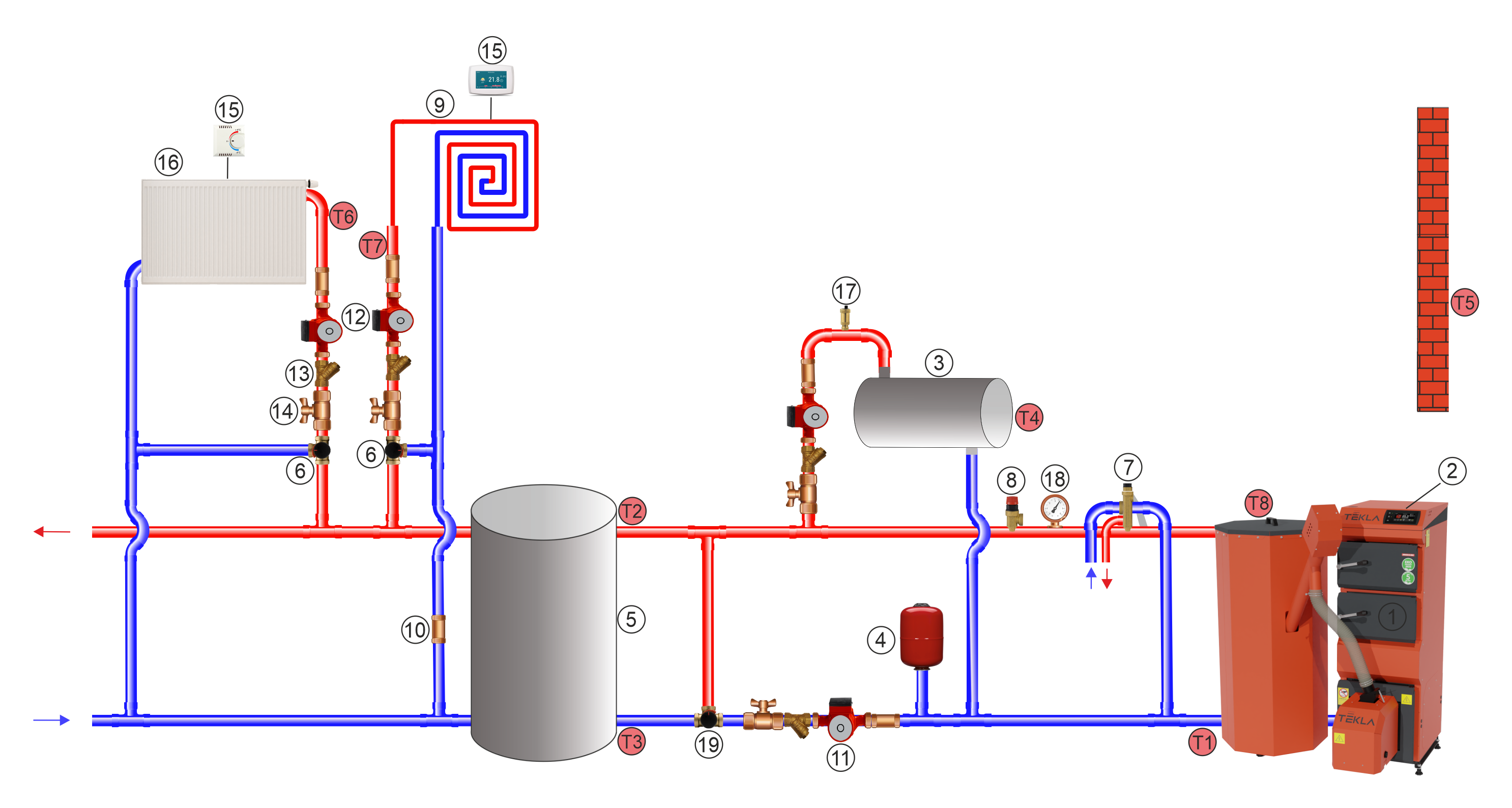

1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník teplé užitkové vody, 4 - Uzavřená expanzní nádoba, 5 - Vyrovnávací zásobník, 6 - Třícestný směšovací ventil s pohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 bar, 9 - Ústřední 2
10 - Zpětný ventil, 11 - Plnicí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Pokojový snímač, 16 - ÚT 1, 17 - Automatický odvzdušňovací ventil, 18 - Tlakoměr, 19 - Termostatický nebo akční ventil zpátečky, T2 - Snímač teploty vyrovnávací paměti (nahoru) T3 - Snímač teploty vyrovnávací paměti (dolů) T4 - Snímač teploty teplé užitkové vody, T5 - Snímač venkovní teploty, T6 - Snímač teploty ústředního topení 1,
T7 - Snímač teploty ústředního topení 2, T8 - Snímač teploty kotle.

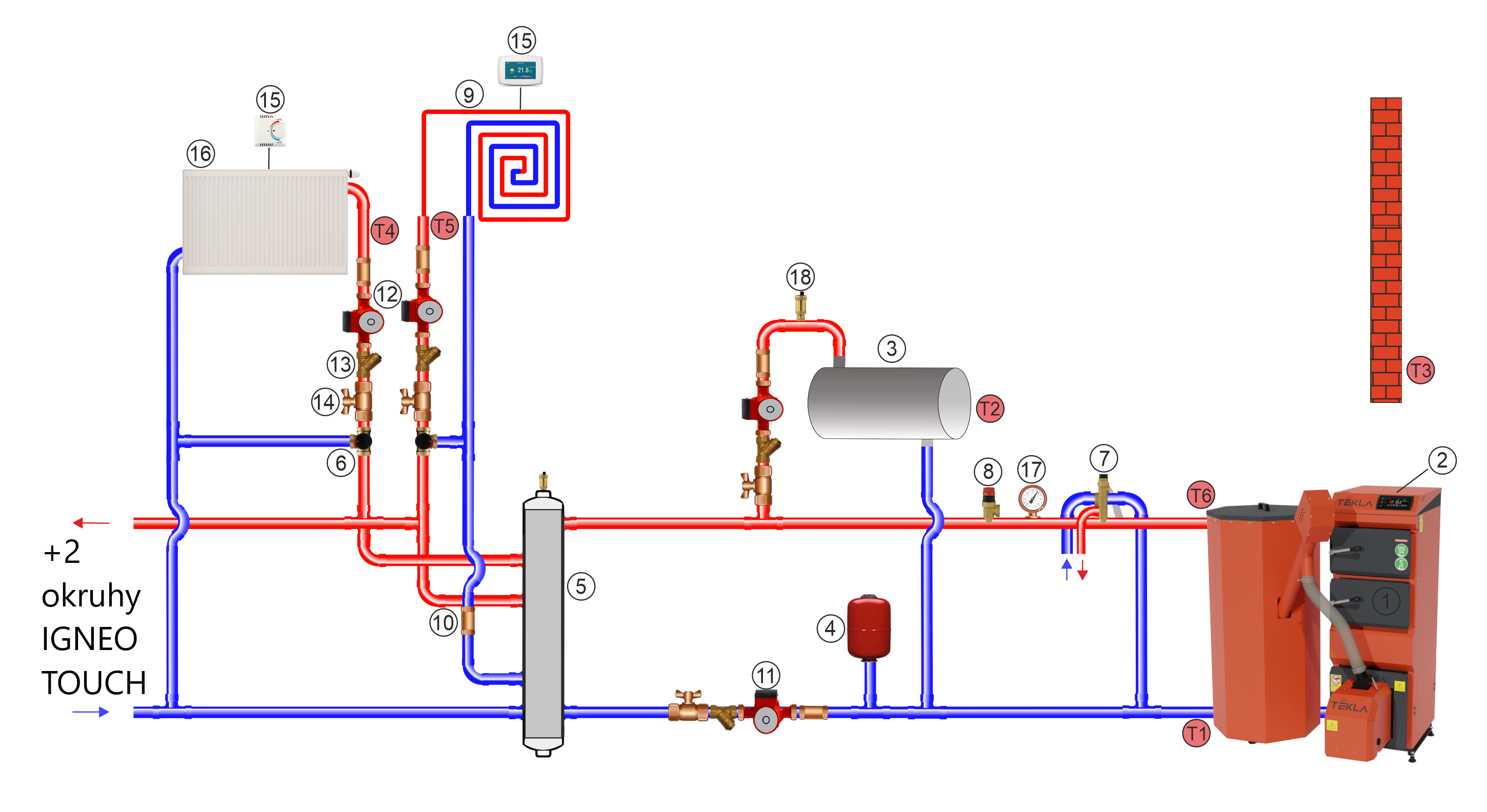

1 - kotel, 2 - regulátor kotle, 3 - zásobník teplé užitkové vody, 4 - uzavřená expanzní nádoba, 5 - hydraulická spojka, 6 - třícestný směšovací ventil s pohonem, 7 - ventil DBV, pojistný ventil 8 - 1,5 bar,
9 - Ústřední topení 2, 10 - Zpětný ventil, 11 - Plnicí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Pokojový snímač, 16 - ÚT 1, 17 - manometr, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty zpátečky, T2 - Snímač teploty TUV T3 - Snímač venkovní teploty, T4 - Snímač teploty ÚT 1, T5 - Snímač teploty ústředního topení 2, T6 - Snímač teploty ústředního topení.
