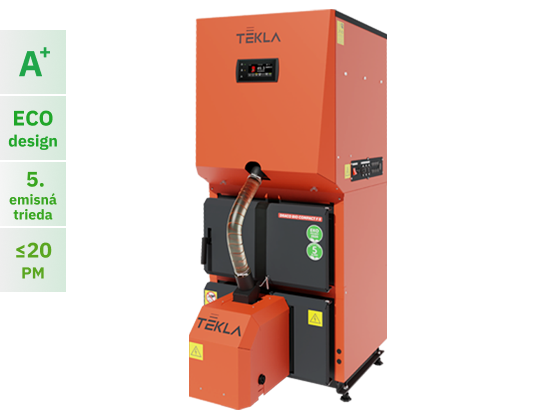

DRACO BIO COMPACT FII automatický peletový kotel

Kotel DRACO BIO COMPACT FII - Automatický, rozměrově nejkompaktnější kotel na pelety s palivovou nádrží umístěnou v horní části kotle
Výkon:
Výkon
12, 18, 23 kW
Materiál
Ocel výměníku 6 mm
Hořák
Hořák na pelety FIREBLAST II s automatickým čištěním
Palivo
Pelety
Ovládač
ESTYMA IGNEO TOUCH
Celý popis

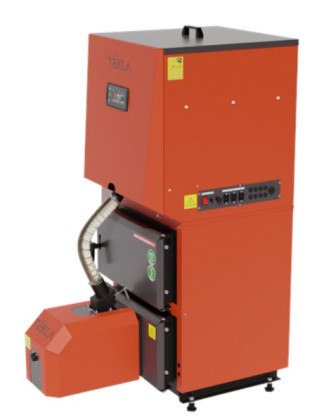

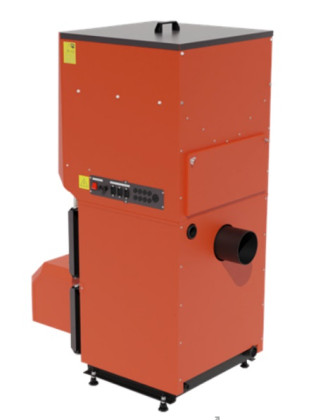

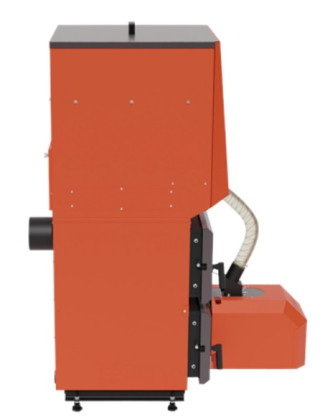

DRACO BIO COMPACT FII automatický peletový kotel

Draco Bio Compact F II je automatický kotel pro spalování biomasy ve formě pelet o průměru 6 - 8 mm, třídy A, A1 a B.

Palivová nádrž umístěná v horní části kotle umožňuje minimalizovat jeho vnější rozměry, což značně usnadňuje montáž i v malých kotelnách. Malá výška kotle umožňuje bezproblémové doplňování paliva pro uživatele. Aby se zvýšila kapacita zásobníku, je do každého kotle dodávána tzn. nástavba, díky čemuž se zvyšuje kapacita zásobníku o 90l.

Použitý hořák Fireblast II s pohyblivým roštem a pokročilým regulátorem ESTYMA IGNEO TOUCH s barevnou dotykovou obrazovkou poskytuje vysoký komfort používání kotle a snižuje potřebu obsluhy na nezbytné minimum.

Vybavení kotle:

  • set keramických katalyzátorů
  • regulátor ESTYMA IGNEO TOUCH
  • hořák na pelety FIREBLAST II s automatickým čištěním
  • příslušenství pro čištění kotle
  • nožičky pro nastavení rovnováhy kotle
  • nástavba pro zvětšení objemu zásobníku paliva
  • vnější čidlo

Doplňkové příslušenství:

  • Ovládací balíčky-kabelové i bezkabelové s možností ovládání přes internet, mob. aplikaci
  • Ovládací balíčky - kabelové i bezkabelové bez možnosti ovládání přes internet
  • Teploměr spalin
  • Estima - čidlo paliva v zásobníku
  • VIDE ROOM
  • VIDE NET
  • SMARTFLOW - regulátor tahu komína
  • Lambda sonda
  • Snímáš tlaku v instalaci
  • Rozšiřovací modul
  • teploměr spalin
  • čtyřcestný směšovací ventil
  • servopohon směšovacího ventilu
  • dvoučinný termostatický chladící ventil DBV-1

Výhody kotle:

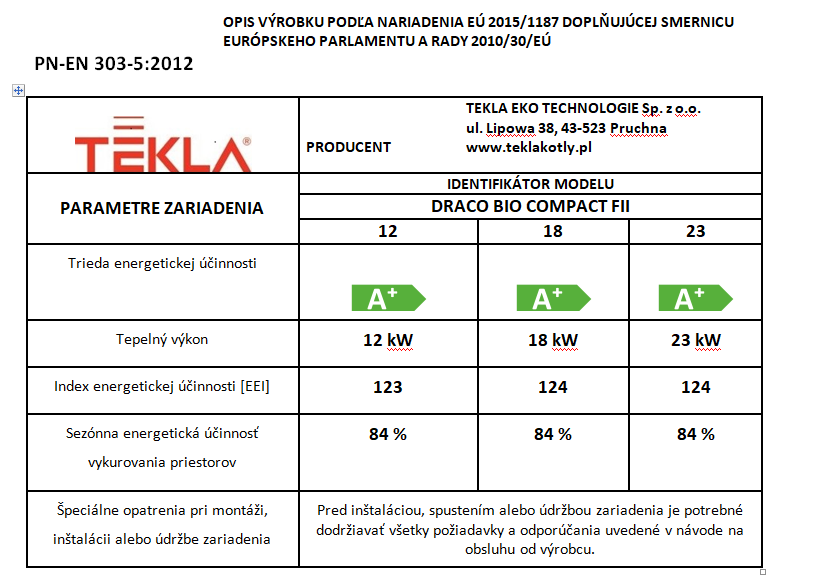

  • 5 třída z hlediska účinnosti a emisí shodně s normou PN-EN 303-5:2012 a také ekodesign
  • 5letá záruka na těsnost kotlového výměníku
  • možnost změny stran otevírání dvířek
  • kryt kotle a nádrž lakovaná práškovou barvou
  • možnost rozšíření zásobníku paliva, nainstalováním nástavby zásobníku
  • jednoduchá a rychlá obsluha i údržba
  • možnost připojení pokojového termostatu VIDE Room (za doplatek)
  • zcela automatický provoz kotle ( automatické rozhoření a čištění hořáku)
  • ovládání 2 topných okruhů (2 nezávislá venkovní čidla) a okruh TUV
  • možnost regulace teploty zpátečky ovládáním pohonu na čtyřcestném ventilu
  • možnost připojení prostorového termostatu
  • učící se algoritmus EILC
  • modulace výkonu FL3
  • automatická konfigurace čidel a funkcí
  • komplexní statistiky

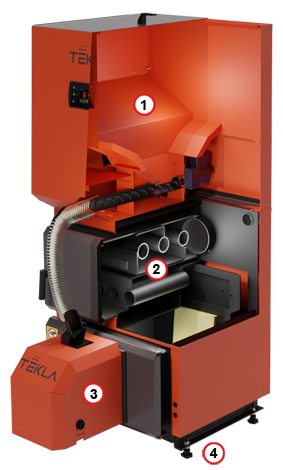

Prierez kotlom DRACO BIO COMPACT F II TEKLA


1. Zásobník paliva umístěný nad výměníkem
2. Trubkový výměník tepla
3. Automatický hořák na pelety FIREBLAST II s pohyblivým roštem
4. Nožičky na nastavení rovnováhy kotle

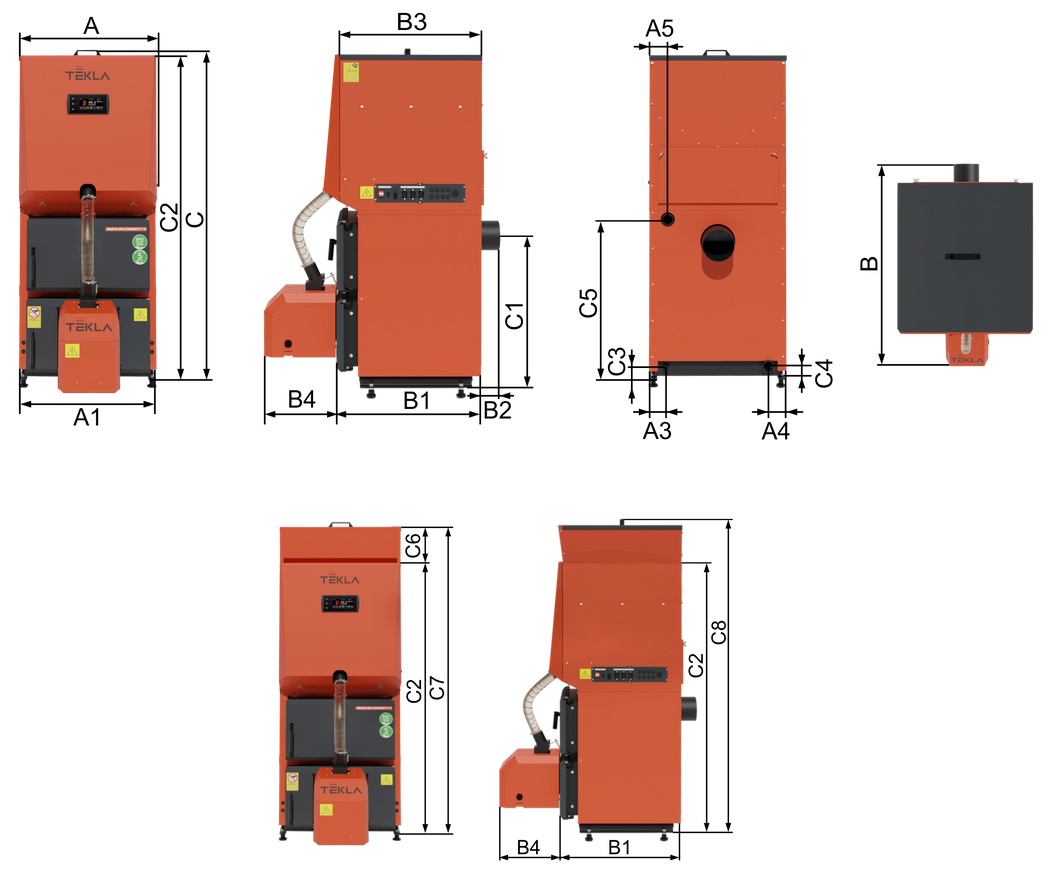

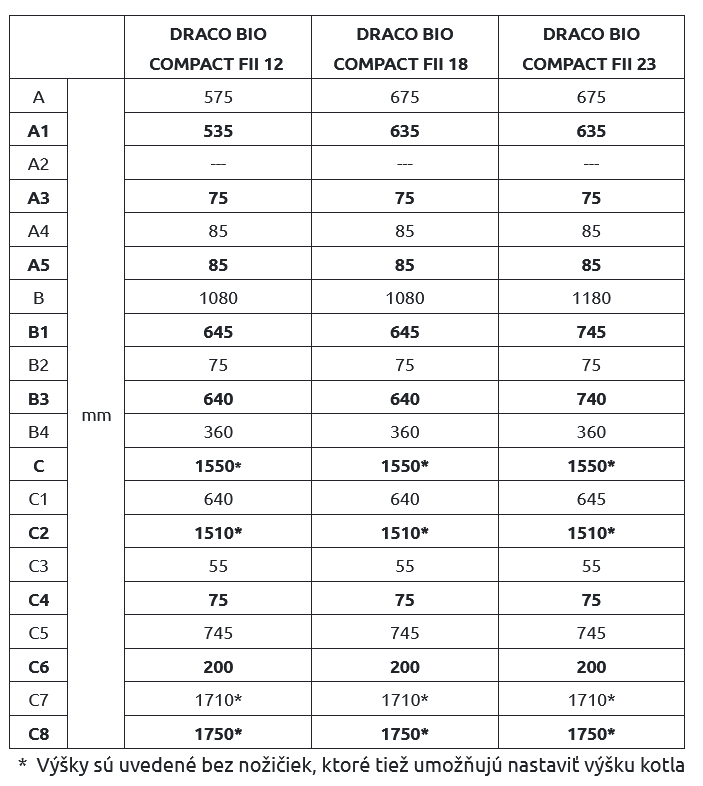

Rozměry

Rozmery kotla DRACO BIO COMPACT F2 TEKLARozmery kotla na pelety TEKLA DRACO BIO COMPACT F2

Schémy zapojenia

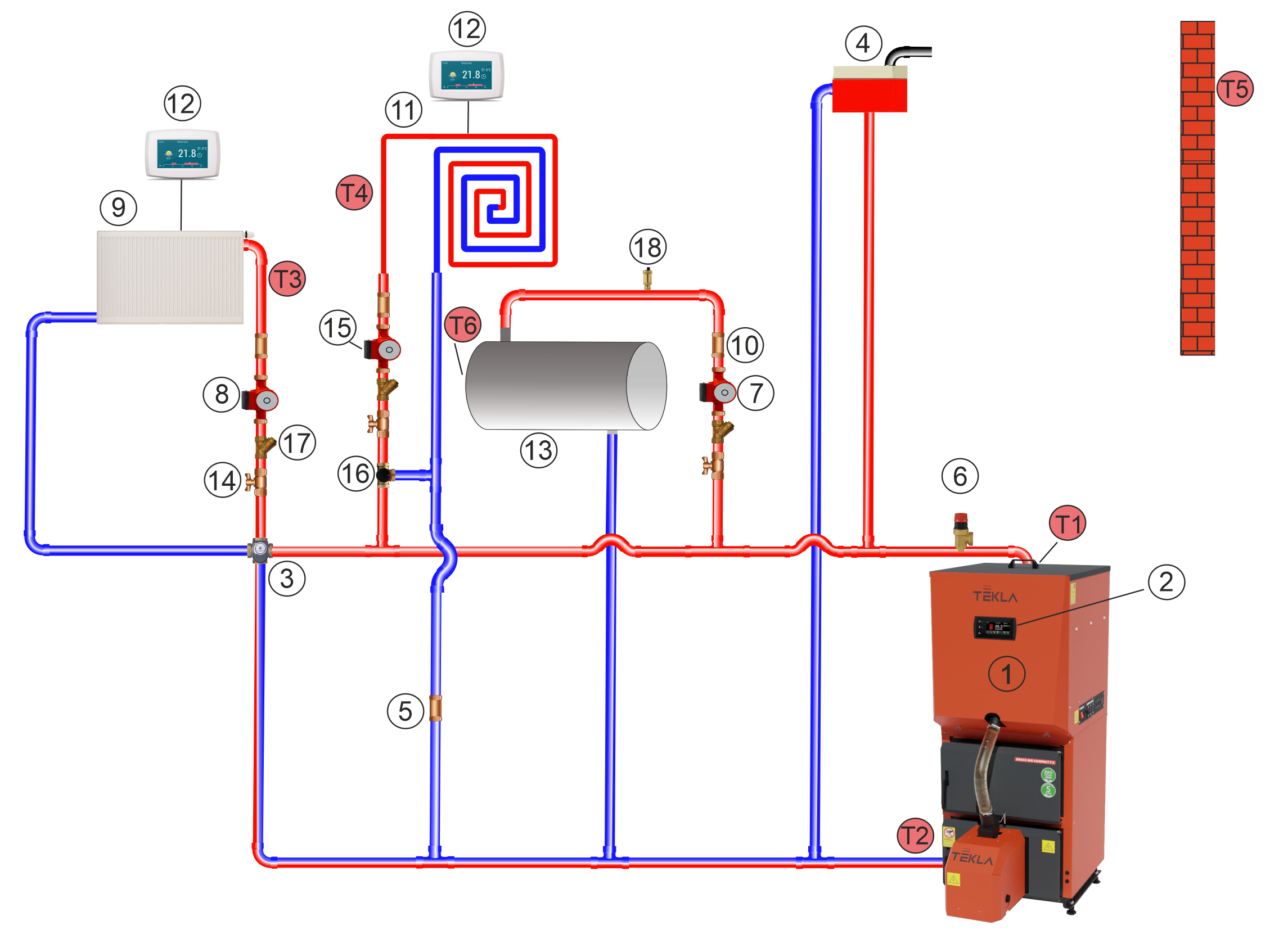

1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil s pohonem, 4 - Expanzní nádoba otevřená, 5 - Zpětný ventil, 6 - Pojistný ventil 1,5 bar, 7 - Čerpadlo TUV, 8 - Čerpadlo ÚT 1.,
9 - Ústřední topení 1, 10 - Zpětná klapka, 11 - Ústřední topení 2, 12 - Pokojový snímač, 13 - Zásobník teplé vody, 14 - Kulový ventil, 15 - Čerpadlo ÚT 2, 16 - Třícestný směšovací 8 s odvzdušňovací ventil, T1 - Snímač teploty kotle, T2 - Snímač teploty zpátečky, T3 - Snímač teploty ÚT 1, T4 - Snímač teploty ústředního topení 2, T5 - Externí čidlo teploty,
T6 - Snímač teploty TUV

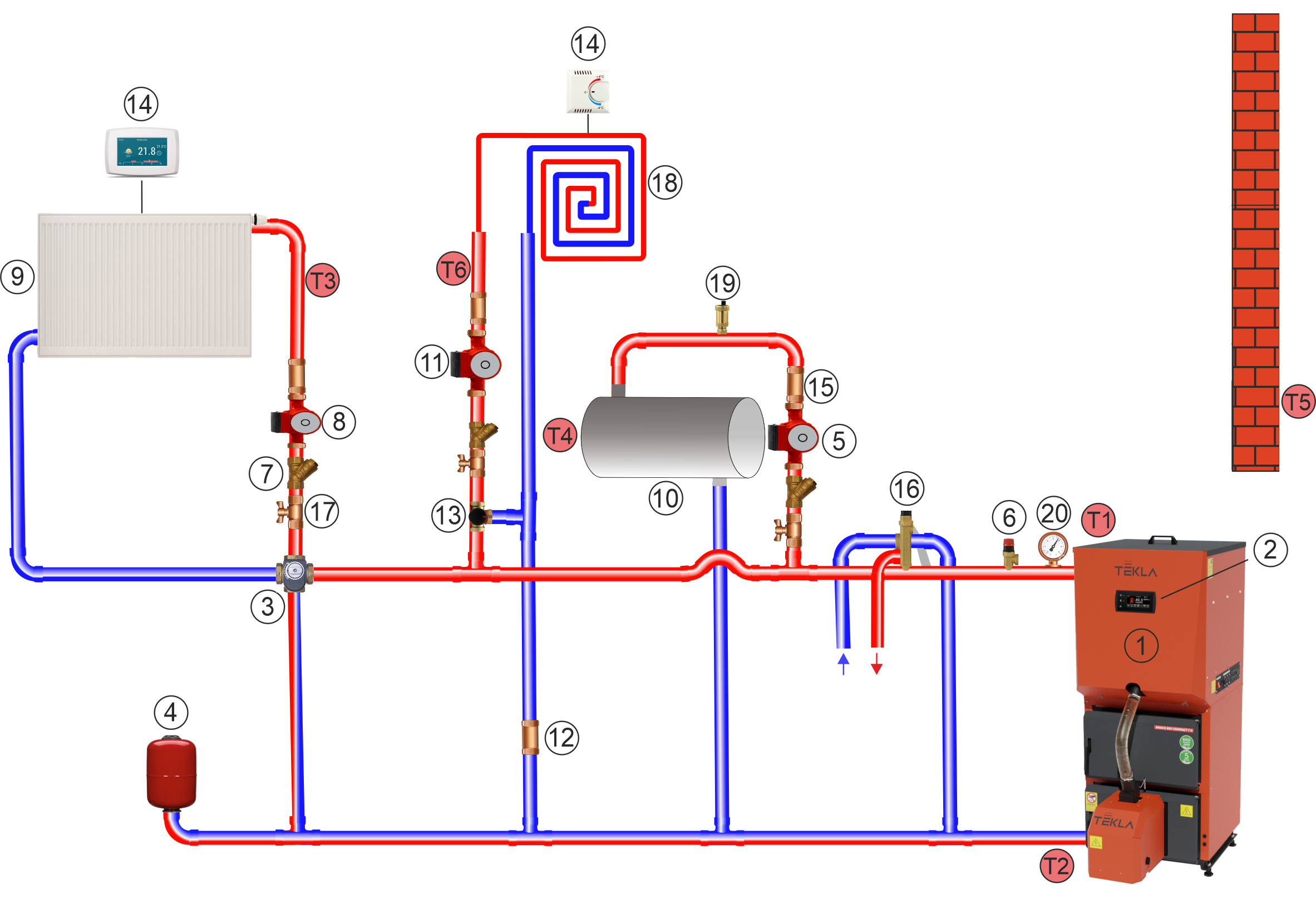

1 - Kotel, 2 - Regulátor kotle, 3 - Čtyřcestný směšovací ventil s pohonem, 4 - Uzavřená expanzní nádoba, 5 - Čerpadlo TUV, 6 - Pojistný ventil 1,5 bar, 7 - Filtr, 8 - Čerpadlo ÚT 1,
9 - Ústřední topení 1, 10 - Zásobník teplé vody, 11 - Čerpadlo ústředního topení 2, 12 - Zpětný ventil, 13 - Třícestný směšovací ventil s pohonem, 14 - Pokojový snímač, 15 - Zpětný ventil, 16 - Ventil DBV
18 - Ústřední topení 2, 19 - Automatický odvzdušňovač, 20 - Tlakoměr, T1 - Snímač teploty kotle, T2 - Snímač teploty zpátečky, T3 - Snímač teploty ÚT 1, T4 - čidlo teploty TUV, T5 - čidlo venkovní teploty,
T6 - Snímač teploty ústředního topení 2.







1 - kotol, 2 - regulátor kotla, 3 - zásobník teplej úžitkovej vody, 4 - uzavretá expanzná nádoba, 5 - hydraulická spojka, 6 - trojcestný zmiešavací ventil s pohonom, 7 - ventil DBV, poistný ventil 8 - 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - manometer, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ústredného kúrenia 2, T6 - Snímač teploty kotla

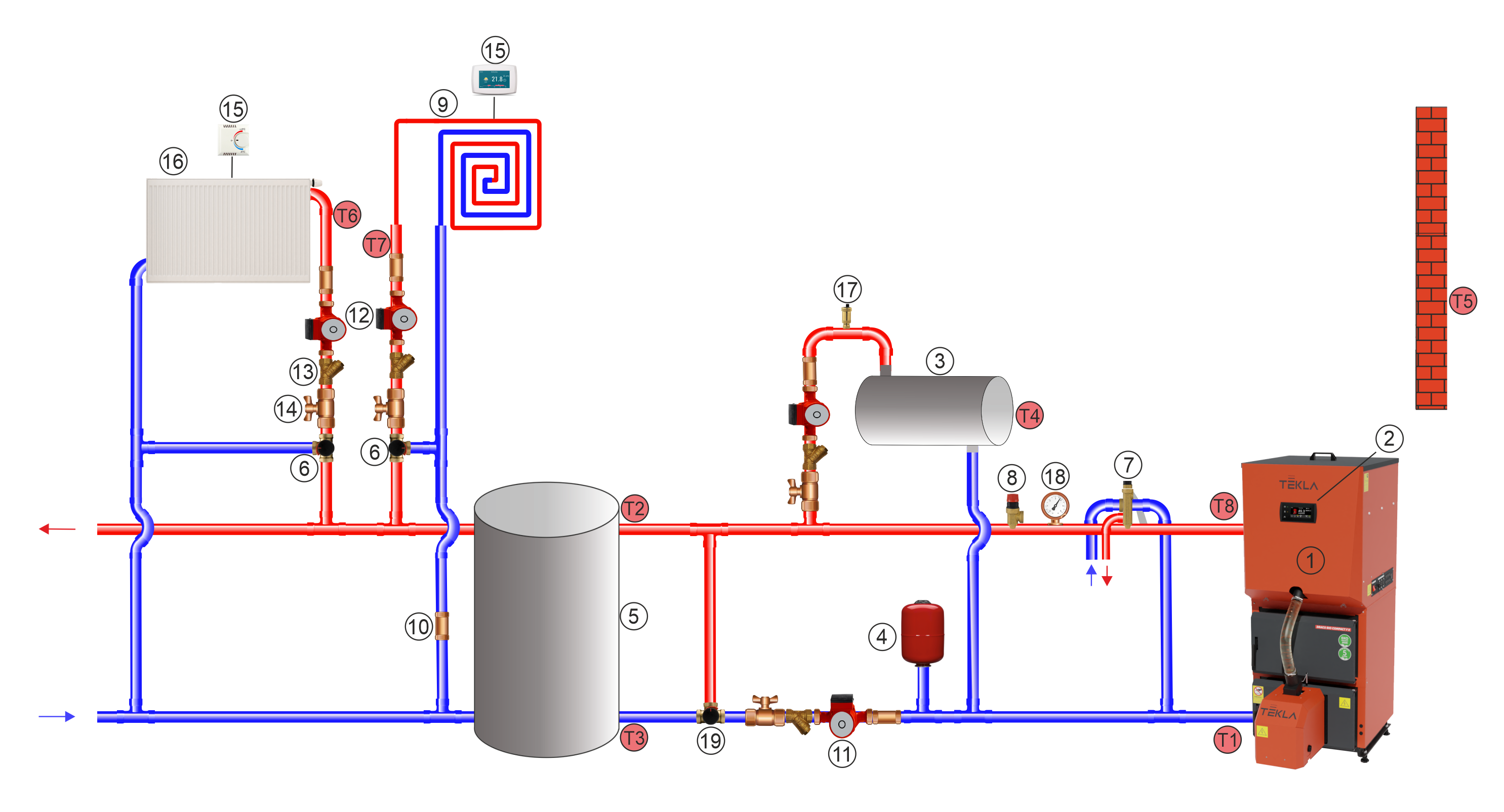

1 - Kotel, 2 - Regulátor kotle, 3 - Zásobník teplé užitkové vody, 4 - Uzavřená expanzní nádoba, 5 - Vyrovnávací zásobník, 6 - Třícestný směšovací ventil s pohonem, 7 - Ventil DBV, 8 - Pojistný ventil 1,5 bar, 9 - Ústřední 2
10 - Zpětný ventil, 11 - Plnicí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Pokojový snímač, 16 - Ústřední topení 1, 17 - Automatický odvzdušňovací ventil, 18 - Tlakoměr + 19 - Termostat zpátečky, T2 - Snímač teploty zásobníku (nahoru) T3 - Snímač teploty zásobníku (dolů) T4 - Snímač teploty TUV, T5 - Venkovní teplota při 1,
T7 - Snímač teploty ústředního topení 2, T8 - Snímač teploty kotle.

1 - kotel, 2 - regulátor kotle, 3 - zásobník teplé užitkové vody, 4 - uzavřená expanzní nádoba, 5 - hydraulická spojka, 6 - třícestný směšovací ventil s pohonem, 7 - ventil DBV, pojistný ventil 8 - 1,5 bar,
9 - Ústřední topení 2, 10 - Zpětný ventil, 11 - Plnicí čerpadlo, 12 - Čerpadlo ÚT, 13 - Filtr, 14 - Ventil, 15 - Pokojový snímač, 16 - ÚT 1, 17 - manometr, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty zpátečky, T2 - Snímač teploty TUV T3 - Snímač venkovní teploty, T4 - Snímač teploty ÚT 1, T5 - Snímač teploty ústředního topení 2, T6 - Snímač teploty kotle
